自愈式低電壓并聯電容器
使 用 說 明 書
1 概述
1.1本說明書專門適用于我公司制造的各型自愈式低電壓并聯電容器（以下簡稱電容器）。
1.2 該電容器符合以下技術標準。
（1）中華人民共和國國家標準GB12747.1-2004《自愈式并聯電容器》;
（2）國際電工委員會推薦標準IEC（pub1）831-1（1988）及IEc（pub1）831-2（1988）《額定電壓660V及以下交流系統用自愈式并聯電容器》;
（3）日本工業標準JIS C4901-1984《低電壓并聯電容器》
1.3 該電容器系采用日本指月電機公司的專有技術和關鍵設備所生產，它適用于工頻額定電壓為1.05千伏及以下的交流電力系統中，以提高系統的功率因數，改善電網質量。

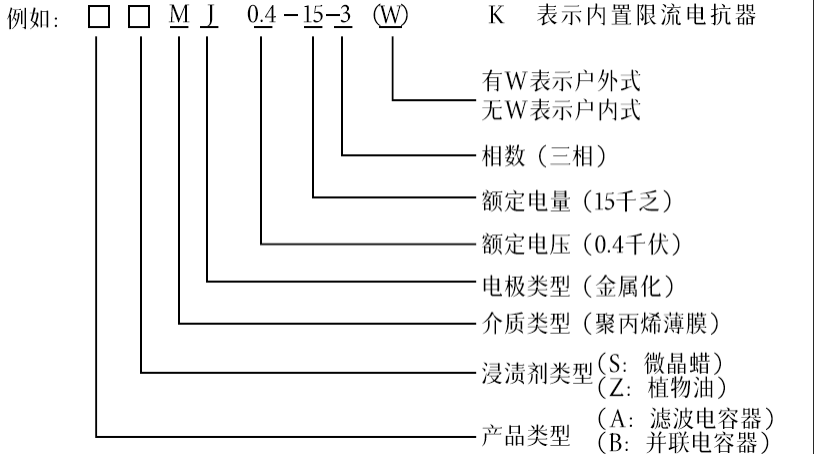

1.4 該電容器的型號所代表的意義如下∶
2.1 電容器在運輸時，應盡量按原來的出廠包裝進行裝箱，若不能做到，也必須將電容器放入堅固的木箱或瓦楞紙箱內，并在電容器與電容器之間及電容器與箱子內壁之間襯以軟物，防止電容器互相碰撞。
2.2 搬運電容器時，嚴禁使絕緣子部位和箱殼側壁部位受力沖擊，并做到小心輕放。
2.3 電容器應保存在干燥及無腐蝕性氣體的室內，并應防止任何熱源對電客器輻射，拆掉包裝后的電容器更應注意這一點。
2.4 運輸和保存過程中，電容器應始終直立放置，使絕緣子朝上，不允許未加任何支撐而將電容器重迭堆放。
3 基本參數和技術條件∶

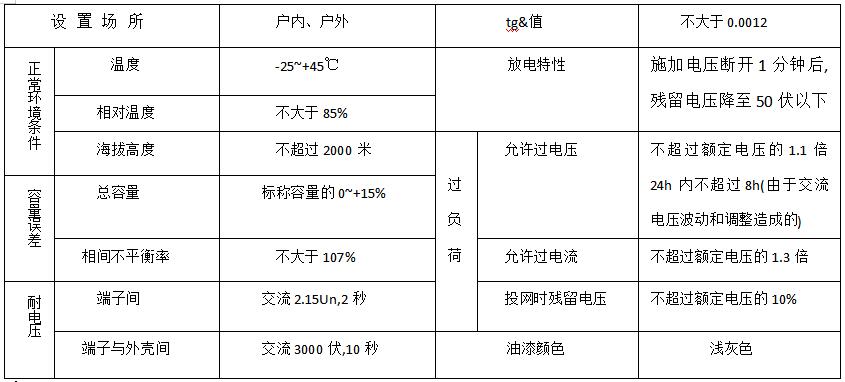

3.1 該電容器的主要技術條件參見表1。
4.安裝運行導則：
4.1 該電容器應安裝在能夠滿足表1中規定的正常環境條件的地方，對戶內式產品來說，還要求裝設電容器的地方不受陽光直射、不被雨雪淋濕、無腐蝕性氣體，無鹽堿，金屬粉末及塵埃少、機械振動小，并且通風良好。
4.2 當許多電容器集中安裝在某一部位，或者和其它易發熱的設備一起安裝在某一部位時，該部位的環境溫度將會超過電容器允許工作環境溫度的上限，這時，必須充分考慮有效的通風散熱措施。
4.3 在下列情況下，電容器有可能處在過電壓狀態下運行∶
（1）電容器的接入可能會引起網路電壓的升高，因此電容器容易在比其接入前測得的更高電壓下運行;
（2）網路的實際電壓可能高于其標準電壓;（3）由于串入電抗器，會引起電容器上的電壓升高;
因此，必須在充分考慮了上述因素的前提下，來判定網路的實際電壓是否與電容器額定電壓相同，確保電容器線路端子上的實際工作電壓不超過表1規定的
允許值。
4.4 在輕負荷時，由于接入電容器，使功率因素顯著超前面容易產生過電壓，這時，應將部分或全部電容器從線路中切除。
4.5 電容器與感應電動機并接，并且共有一個開關開斷時，由于自激現象也容易產生過電壓，在這種情況下，可按電容器電流小于電動機空載電流（建議為90%左右）的原則來選配電容器容量。
4.6 在安裝電容器前后，必須注意檢查測量電壓波形和網路特性，如果存在諧波源（如大型整流器），則應考慮采取下列措施來消除由諧波引起的過電流：
（1）將部分或全部電容器移到其它系統中去;
（2在電容器上串接適當?shù)碾娍蛊鳎詫⒒芈返哪骋桓叽沃C波降至干擾頻率以下;
（3）在大型整流器近旁，增設濾波裝置;
（4）如果存在超過規定值的諧波，將大大降低電容器的使用壽命，因此必須采取措施來消除諧波。
4.7 在已經接人電容器的情祝下，新的電容器投切時會產生很大的過渡過電流（涌流）考慮到電容器和其它設備儀器的容許值，此時應串接限流電抗器或采用帶限涌流元件的接觸器，將過渡過電流峰值限制在IOOIn（額定電流有效值）以下。
4.8 電容器可安裝在鐵架上，此時鐵架應接地，當需將多個電容器排列放置時，應使每個電容器之間的間距不小于30毫米，并使每個電容器的接地端子統一朝向便于接線的一方。
4.9 電容器線路端子及接地端子處的接線應盡量使用軟銅線，并保證接觸良好，建議用戶對所有電容器裝置的接線和接觸點進行定期的檢查， 以防由于接觸不良而造成的電弧、高頻振蕩等現象使電容器早期損壞。
4.10 建議使用適當?shù)某^電流繼電器來防止電容器的過電流，過電流繼電器整定在當電流超過所規定的允許極限時使斷路器動作;而外部熔斷器通常不能提供合適的過電流保護。
5 使用中的維護保養∶
5.1 對運行中的電容器必須定期進行檢查，如發現有內部響聲、箱殼膨脹、絕緣子爬電等現象 應停止運行，并將故障電容器退出。
5.2 當環境溫度低于-25 0C時，應避免將電容器投入運行，同時可采取措施使環境溫度上升到-25℃以上，并一直保持4小時以上，再投入電容器運行。
5.3 必須定期測量安裝電容器部位的空氣溫度， 如發現該溫度超過電容器允許運行溫度的上限值，則應停止運行，或采取必要的降溫措施。
5.4 應定期檢查電容器的每相負荷，使其不超過過負荷的規定。 5.5 如發現電容器表面（特別是絕緣子處）積灰嚴重，應停電進行清除，清除應采用干揩的方法。
5.6 電容器的電容量必須進行定期測量（建議每月不少于1次），如發現電容器（或電容器組）的總容量降至允許偏差范圍以外，或三相不平衡率超過107%，則應更換適當?shù)碾娙萜鳌?/span>
5.7 電容器的tgδ值在一年內應測量二次，以檢查電容器的可靠性，并發現故障預兆，測量時的電壓應接近但不超過電容器的額定電壓。
