如今家庭和工作場所均越來越多地遍布著智能家電，它們具有吸引力和可靠性，最理想應該支持互動，易于通過用戶口袋里的智能手機操控。觸摸控制可增強智能家電的高科技外觀，但當考慮傳感技術、觸摸板設計和控制策略時，應當牢記一些注意事項。
作為新的智能家電如電視、機頂盒、音頻設備、白家電、PC外設、安防面板和工業控制正幾乎不斷地進入市場，用戶接口的設計和用戶體驗的質量對市場吸引力有關鍵影響，最終，影響到銷售和收入。通過用戶接口創建好的印象至關重要，設計人員可選擇各種各樣的技術如傳統的按鈕開關或各種類型的觸摸傳感器。
一、開關或觸摸，利與弊
機械開關如薄膜或觸覺開關是成熟的技術，提供的優勢包括低成本、易于使用和簡單集成，需要最少的電子設計或軟件工程。這些類型的開關還為用戶提供保證，通過提供觸覺反饋以確認按鈕按下已被檢測到。然而，機械開關的一些缺點包括相對慢的響應時間、由于依賴于移動部件而較差的可靠性、和可能需要額外要求的噪聲抑制或反彈消除電路。
另一方面，觸摸傳感器可創建更現代的印象，還簡化了結構和裝配。無需安裝機械開關所需的面板開孔，可簡化控制面板的機械設計。面板還可以密封，更易于防止液體滲入，如防水。這對許多類型的設備是有價值的特性，如咖啡機等廚房家電，同時增強可靠性及便于清潔。
在當今使用的觸摸傳感技術中，包括電容式、電阻式或壓電傳感，電容式傳感器被廣泛用于當今市場的產品中。電容式觸摸傳感器可易于置于玻璃上或塑料上，采用如絲網印刷的工藝，可創建各種不同的形狀如按鈕、滑塊或旋轉選擇器。背光也易于安排。在沒有任何機械響應確認由觸覺開關提供的致動的情況下，設計人員可使用光來確認觸摸的檢測。這可被用來創建時尚的效果，如保持面板的黑暗直到觸摸，使用顏色變化的效果或高科技圖標。還可引入低沉的蜂鳴音或叮當聲以使觸摸控制更具吸引力。保持所有這些效果都具有精密的外觀和觸摸靈敏的用戶接口可創建的感覺。
二、傳感原理

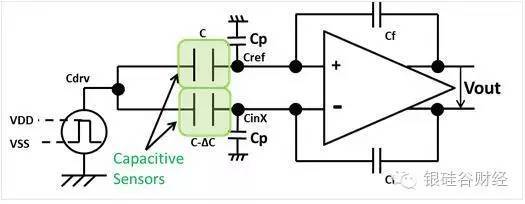

一般來講，電容式傳感在用戶指尖接近時通過檢測傳感器墊基本電容的變化來工作。在自感式檢測中，接近的手指有效地增加了傳感器的電容。變化增加了觸摸板電路的時間常數，這是通過觸摸傳感器控制器中所用的充電時間測量電路來檢測的。互差分傳感是一種替代技術，它在用戶的指尖靠近 觸摸板時檢測在傳感器墊和單獨的勵磁墊之間的電容的減少。電容的變化(ΔC)被檢測到并轉換為電壓(Vout)。圖1顯示了用于生成Vout的差分放大電路。這與ΔC成線性關系，與閾值電壓(Vt)相比較。當Vout超過Vt，說明觸摸被檢測到。
互差分傳感提供了一個優勢，通過提升的靈敏度提供大的動態范圍。實際的好處包括在傳感器模式設計方面擴展的靈活性，和由于更好地消除了墊和地面之間的寄生電容(Cp)從而增加傳感器長的跟蹤長度的容限。在實踐中，已成功驗證跟蹤長度達500毫米。
三、實現觸摸控制器
觸摸傳感器必須有個具有足夠通道的電子控制器以支持所需的觸摸按鈕總數。過去控制器已作為獨立的特定應用IC或集成到微控制器來實現?；谖⒖刂破鞯姆桨缚山Y(jié)合使用模擬外設和軟件，而其它一些方案提供專用片上觸摸控制功能，如充電時間測量單元(CTMU)用于自感檢測器。微控制器供應商可提供免費的電容式觸摸軟件IP，這可幫助簡化代碼開發。
實現一個獨立的控制器帶來許多優勢。IC如安森美半導體的LC717A00無需主機控制器，有一些內置特性，包括噪聲消除和水檢測以防止雜散響應。此外，還內置專利的自動噪聲環境改變補償技術以防止噪聲相關的故障和可改變靈敏度的補償效應，如濕度改變或傳感器區域污垢的堆積。
控制器的內置電路具有獨特的C/V轉換放大器，將監測的差分電容轉換為輸出電壓。無需編程，可顯著縮短開發時間，無需增添外部元件，因而幫助最大限度地降低物料單成本。圖2顯示了LC717A00采用獨立模式，控制達8個電容式觸摸傳感器。該器件具有通信端口，I2C或SPI，視乎需要可方便地連接到主機控制器。
控制器采用差分信號法，提供高靈敏度，并為設計人員擴展自由度以創建各種各樣形狀的控制面板，視乎需要提供長連接長度。圖3顯示示例觸摸板設計，有非常長的跟蹤長度。數據速率可配置至超過200 Hz，這支持用于需要快速觸摸響應的設備中。該控制器的高信噪比支持極其可靠的觸摸感測，即使用戶戴著手套。這采用自感類檢測器通常是不可能的。此外，該設計規則地控制傳感器電極的形狀和尺寸，氣隙效應及覆蓋層厚度和材料可放寬。圖4顯示采用真正的傳感器數據的信號和噪聲電平的例子。在這示例中，信號為17,000的數差，噪聲為160的數差，因此信噪比(SNR)為106:1。
四、結論
電容式觸摸作為一種用戶接口技術用于現代智能家電有許多優勢。互差分感測確?？煽康挠|摸檢測，當布局控制面板和選擇材料時支持更大的設計自由度。獨立的特定應用觸摸控制IC支持方便和快速地實施，基于這互差分感測技術，可提供優勢如無需軟件設計、節省外部元件，和加快項目完成。
